PROFILOMETRIE 3D : MESURER LA HAUTEUR DE PRODUITS

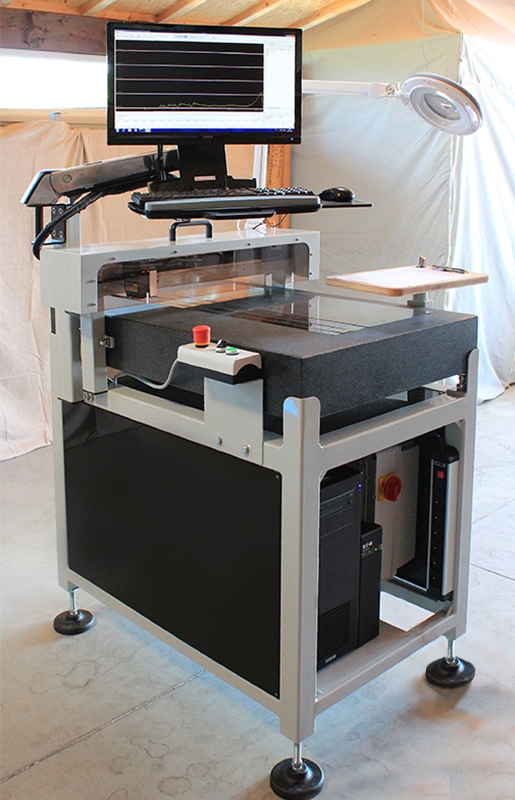

Banc de mesure permettant d’extraire le profil de hauteur des produits posés sur le marbre.
e système permet de réaliser la mesure de hauteur de produits quelconques posés sur le marbre.
L’axe supérieur déplace un capteur de mesure sans contact tout au long du marbre.
La phase de calibration permet d’enregistrer le profil de base du marbre, sur toute sa longueur utile.
Lors du déplacement, les valeurs de mesure de distance au marbre sont relevés, et constituent le profil des produits.
La longueur utile du marbre, la vitesse de défilement, la plage de mesure et la précision du capteur dépendent des besoins et des produits à mesurer.
Par exemple, pour une longueur de produit à mesurer de 500 mm,et une précision inférieure à 10 µm, la vitesse de défilement est de l’ordre de 1 à 2 secondes, le retour de l’axe s’effectue en 1 seconde.
